格里森弧齿锥齿轮技术名词解释

发布日期:2018-09-09 作者:浩依齿轮  点击:

森公司作为齿轮连动技术的集大成者,其弧齿锥齿轮技术具有全球领先地位,在长期的技术演变中,发展出了一系列独有的技术体系,除了一系列通用的符号之外,其拥有一系列独有的技术名词。本文在收集相关技术资料的基础上,将格里森与弧齿锥齿轮有关的名词进行分析整理,剖析其各个名词的概念及其相关意义,供相关技术人员和研究人员参考。


一、关于产品设计方面的技术名词

TTX:Hypoid Offset准双曲面齿轮的偏置距;

HOSP1/HOSP2:Spiral direction of pinion /ring gear主动/被动锥齿轮的螺旋方向;

SPLF:Normal backlash名义侧隙;

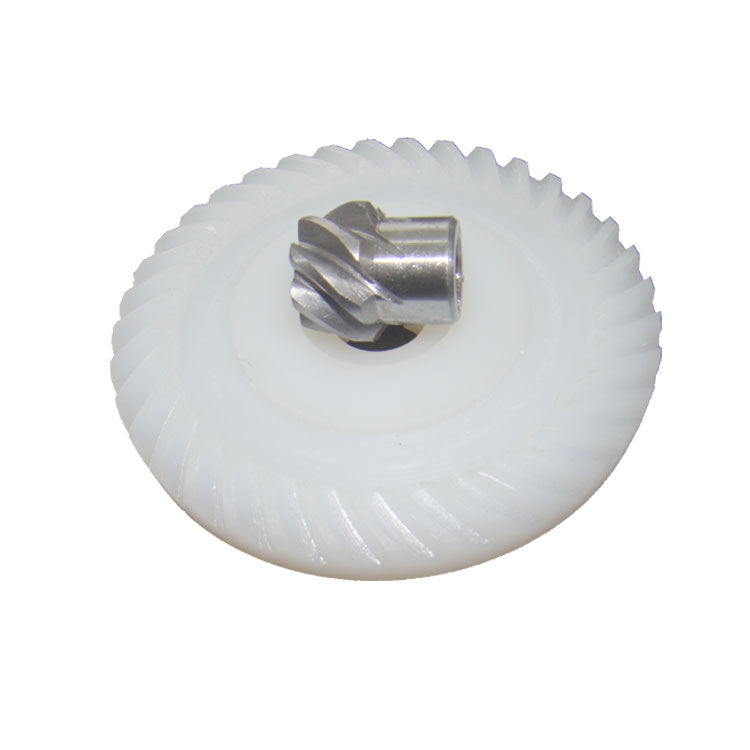

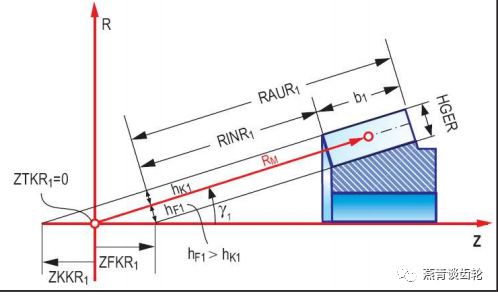

RINR1/RINR2:inner cone distance主动/被动锥齿轮内锥距(沿齿根方向)

RAUR1/RAUR2;outer cone distance 主动/被动锥齿轮外锥距(沿齿根方向)

GATR1/GATR2:pitch angle节锥角

GAKR1/GAKR2:face angle 面锥角

GAFR1/GAFR2:root angle 根锥角

ZTKR1/ZTKR2:pitch apex to crossing point  节锥顶点到轴交点的距离

ZKKR1/ZKKR2:face apex to crossing point  顶锥顶点到轴交点的距离

ZFKR1/ZFKR2:root apex to crossing point  根锥顶点到轴交点的距离

DOMR1/DOMR2:face module 端面模数

HGER:Whole depth of tooth 齿全高

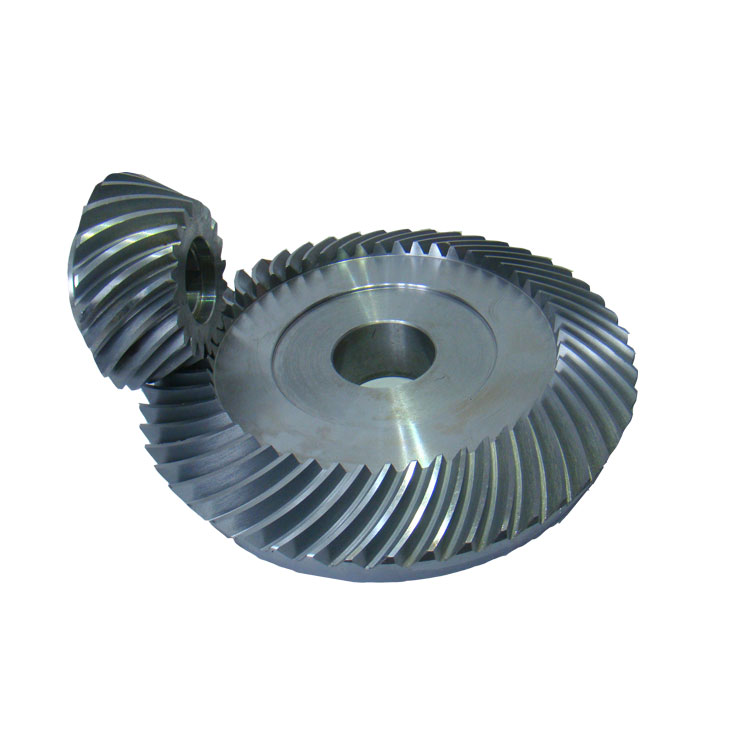

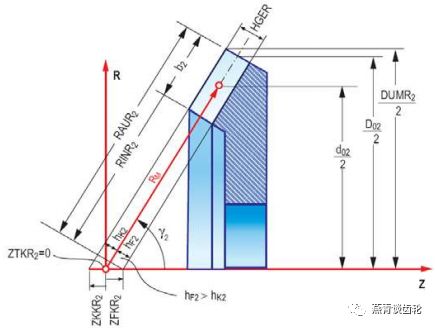

DUMR2:outer diameter of ring gear被动锥齿轮外径




二、关于制造工艺方面的技术名词

WXMM1,2:cutter head tilt for pinion主动锥齿轮的刀倾;

WXMM3,4:cutter head tilt for ring gear被动锥齿轮的刀倾;

WYMM1,2:swivel angle for tilt orientation for pinion主动锥齿轮的刀倾方向转角;

WYMM3,4:swivel angle for tilt orientation for ring gear被动锥齿轮的刀倾方向转角;

W4501,2:Center roll position for pinion 主动锥齿轮滚动中心点;

W4503,4:Center roll position for pinion 主动锥齿轮滚动中心点;

TYMM1,2:cutter head position in axial generating gear direction,pinion 主动锥齿轮切削刀盘在展成轮轴线方向的位置;

TYMM3,4:cutter head position in axial generating gear direction,ring gear 被动锥齿轮切削刀盘在展成轮轴线方向的位置;

TZMM1,2:radial cutter distance of pinion cutter 主动锥齿轮刀头在刀盘半径方向的距离;

TZMM3,4:radial cutter distance of ring gear cutter被动锥齿轮刀头在刀盘半径方向的距离;

AWIM1,2:machine root angle for pinion主动锥齿轮机床根角;

AWIM3,4:machine root angle for ring gear被动锥齿轮机床根角;

TX2M1,2:pinion offset in machine 主动锥齿轮机床偏置距;

TX2M3,4:ring gear offset in machine 被动锥齿轮机床偏置距;

TZ2M1,2:machine center to pinion axis crossing point 主动锥齿轮轴交点到机床中心的距离;

TZ2M3,4:machine center to ring gear axis crossing point 被动锥齿轮轴交点到机床中心的距离;

UTEI1,2:indexing ratio for pinion 主动锥齿轮分度速比;

UTEI3,4:indexing ratio for ring gear 被动锥齿轮分度速比;

UDIF1,2:ratio of roll for pinion 主动锥齿轮滚动比;

UDIF3,4:ratio of roll for ring gear 被动锥齿轮滚动比

三、关于切削刀具方面的技术名词

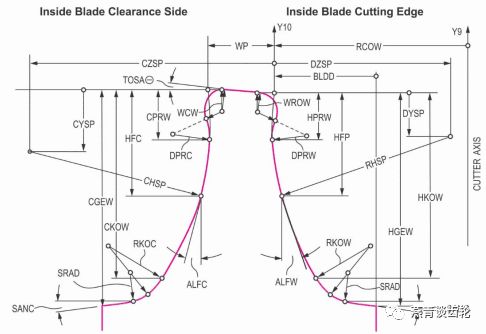

S8901,2:reference point to blade tip of pinion cutter主动锥齿轮刀头刀尖到参考点的距离;

S8903,4:reference point to blade tip of gear cutter被动锥齿轮刀头刀尖到参考点的距离;

WAME1:cutter phase angle,pinion convex主动锥齿轮凸面刀头相位角;

WAME2:cutter phase angle,pinion concave主动锥齿轮凹面刀头相位角;

WAME3:cutter phase angle,ring gear convex被动锥齿轮凸面刀头相位角;

WAME4:cutter phase angle,ring gear concave被动锥齿轮凹面刀头相位角;

XSME1,2:blade offset in pinion cutter 主动锥齿轮刀头偏置;

XSME3,4:blade offset in ring gear cutter 被动锥齿轮刀头偏置;

RCOW1:cutter point radius,pinion inside blades主动锥齿轮内刀刀头刀具圆弧半径;

RCOW2:cutter point radius,pinion outside blades主动锥齿轮外刀刀头刀具圆弧半径;

RCOW3:cutter point radius,ring gear inside blades被动锥齿轮内刀刀头刀具圆弧半径;

RCOW4:cutter point radius,pinion outside blades被动锥齿轮外刀刀头刀具圆弧半径;

ALFW1:blade press angle,pinion inside blades主动锥齿轮内刀刀齿压力角;

ALFW2:blade press angle,pinion outside blades主动锥齿轮外刀刀齿压力角;

ALFW3:blade press angle,ring gear inside blades被动锥齿轮内刀刀齿压力角;

ALFW4:blade press angle,ring gear outside blades被动锥齿轮内刀刀齿压力角;




ALFC:blade Clearance Angle 刀齿非切削刃压力角;

HFP:blade dedendum 刀齿齿顶高;

HFC:blade clearance dedendum 非切削刃刀齿齿顶高;

RHSP:Radius of Curvature—pressure angle 刀齿切削刃修缘半径;

CHSP:Radius of Curvature—Clearence side 非切削刃修缘半径;

WROW:edge radius pressure angle side 切削刃刀尖半径;

WCW:edge radius clearance side非切削刃刀尖半径;

WP:blade top width刀顶宽度;

HPRW:toprem depth齿顶修缘高度;

DALW:toprem angle 齿顶修缘角度;

DPRW:toprem radius 齿顶修缘圆弧半径;

HKOW:flankerem depth切削刃齿根高度;

DKOW:flankerem angle切削刃齿根角度;

RKOW:flankerem radius切削刃齿根圆弧半径;

CPRW:clearance side toprem depth 非切削刃齿顶修缘高度;

CALW:clearance side toprem angle 非切削刃齿顶修缘角度;

DPRC:clearance side toprem radius 非切削刃齿顶修缘圆弧半径;

CKOW:clearance side flankerem depth非切削刃齿根高度;

DKOC:clearance side flankerem angle非切削刃齿根角度;

RKOC:clearance side flankerem radius非切削刃齿根圆弧半径;

SANG:shoulder angle pressure angle side 切削刃台肩角度;

SANC:shoulder angle clearance side非切削刃台肩角度;

SRAD:shoulder radius pressure angle side 切削刃台肩圆弧半径;

SRAC:shoulder radius clearance side非切削刃台肩圆弧半径;

BLDD:Blade distance 刀齿间距
